अपघर्षण परीक्षण मशीन
उपकरण विवरण
घर्षण परीक्षण मशीन
मेक : HEICO
मॉडल : घूमने वाली डिस्क मशीन
विशिष्टता : एएसटीएम सी779 के अनुसार कंक्रीट के घर्षण प्रतिरोध का परीक्षण
घर्षण परीक्षण मशीन घर्षण की स्थिति का अनुकरण करती है जिसका उपयोग कंक्रीट और कंक्रीट सामग्री के घर्षण प्रतिरोध के प्रभाव का मूल्यांकन करने के लिए किया जाता है। परीक्षण का उपयोग मिमी में कंक्रीट की घिसाव की गहराई के संदर्भ में घर्षण प्रतिरोध निर्धारित करने के लिए किया जाता है। मशीन का उपयोग प्रयोगशाला के साथ-साथ क्षेत्र में भी किया जा सकता है।
कार्य सिद्धांत

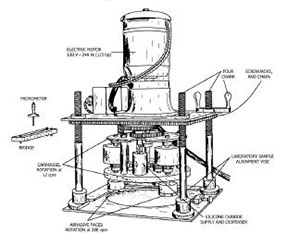

यह विधि घूमने वाली डिस्क मशीन का उपयोग करती है जो अपघर्षक ग्रिट के साथ मिलकर स्टील डिस्क के फिसलने और घिसने से संचालित होती है। घूमने वाली डिस्क 12 चक्कर/मिनट (12 आरपीएम) पर वृत्ताकार पथ में घूमती है, जिसे अलग-अलग व्यक्ति अपनी धुरी पर 280 चक्कर/मिनट पर घुमाते हैं। प्रत्येक घर्षण डिस्क पर 22N का एक समान भार लगाया जाता है। अपघर्षक के रूप में सिलिकॉन कार्बाइड का उपयोग किया जाता है, 250μ की मोटाई का उपयोग किया जाता है। माइक्रोमीटर ब्रिज का उपयोग कंक्रीट की सतह की घिसाव की गहराई निर्धारित करने के लिए किया जाता है। परीक्षण का कुल समय 1 घंटा 5 मिनट है।
अनुप्रयोग
- कंक्रीट स्लैब
- कंक्रीट कुट्टिम
- औद्योगिक कुट्टिम
- इंटरलॉकिंग कनेक्टेड ब्लॉक कुट्टिम
उपयोगकर्ता अनुदेश
- स्लैब का नमूना आकार न्यूनतम 300 मिमी x300 मिमी x 100 मिमी होना चाहिए।
- नमूने की सतह एक समान होनी चाहिए।
- कंक्रीट का ग्रेड, डब्ल्यू/सी अनुपात और कंक्रीट की संपीड़न सामर्थ्य निर्दिष्ट की जानी चाहिए।
सम्पर्क करने का विवरण
प्रमुख, दृढ़ कुट्टिम प्रभाग
सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान
दिल्ली-मथुरा रोड
पी.ओ.: सीआरआरआई, नई दिल्ली-110025
टेलीफोन: 011-26310734
ईमेल आईडी: director [dot] crri [at] nic [dot] in
उपकरण उपयोग शुल्क (जीएसटी सहित)
उद्योग |
विश्वविद्यालय |
राष्ट्रीय प्रयोगशाला/अनुसंधान एवं विकास |
टिप्पणी |
|
---|---|---|---|---|
प्रयोगशाला नमूना |
2500/- |
1300/- |
1300/- |
प्रति नमूने |
फ़ील्ड शुल्क |
7500/- |
4500/- |
4500/- |
प्रति नमूने |
