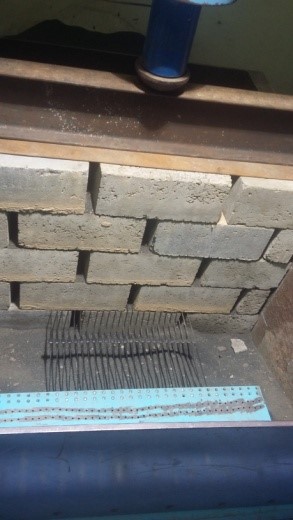

भूसंश्लिष्ट के लिए संयोजन सामर्थ्य परीक्षण उपकरण

उपकरण विवरण

मेक : उपकरण को सीएसआईआर - सीआरआरआई द्वारा तैयार विनिर्देशों के आधार पर निर्मित किया गया है
मॉडल : स्वदेशी रूप से विकसित
विशिष्टता:

सामान्य लोड और पुलआउट लोड 250kN तक हो सकता है
परिवर्तनीय तनाव दरें (0.5 मिमी/मिनट, 1 मिमी/मिनट, 3 मिमी/मिनट, 5 मिमी/मिनट) उपलब्ध हैं
मजबूत और सटीक डेटा अधिग्रहण प्रणाली
आरई दीवार (फेसिया ब्लॉक) के आगे और पीछे के विस्थापन को एलवीडीटी का उपयोग करके मापा जाता है

कार्य सिद्धांत

एएसटीएम डी 6638 - 01 (2001) के अनुसार: जियोसिंथेटिक और सेगमेंटल कंक्रीट इकाइयों (मॉड्यूलर कंक्रीट ब्लॉक) के बीच कनेक्शन की ताकत निर्धारित करने के लिए मानक परीक्षण विधि।

अनुप्रयोग

संयोजन सामर्थ्य परीक्षण उपकरण का उपयोग जियोसिंथेटिक और खंडीय कंक्रीट इकाइयों (मॉड्यूलर कंक्रीट ब्लॉक) के बीच संयोजन सामर्थ्य के निर्धारण के लिए किया जाता है, जिनका उपयोग आरई दीवार के लिए फेसिया के रूप में किया जाता है। ये परिणाम सुरक्षित और किफायती प्रबलित भू संरचनाओं को डिजाइन करने के लिए बहुत महत्वपूर्ण हैं।

उपयोगकर्ता अनुदेश

जियोसिंथेटिक सामग्री के सामर्थ्य के गुणों और लागू सामान्य भार के बारे में सूचित किया जाना चाहिए
परीक्षण के लिए लगभग 30 मीटर लंबाई की जियोसिंथेटिक सामग्री की आवश्यकता होगी
संयोजन सामर्थ्य परीक्षण करने के लिए सीआरआरआई को पर्याप्त संख्या में मॉड्यूलर ब्लॉक और जॉइनिंग क्लिप (टी-क्लिप) की आपूर्ति की जानी चाहिए।
