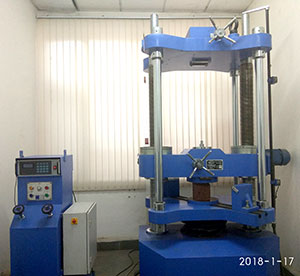

सार्वत्रिक परीक्षण मशीन
उपकरण विवरण
मेक: हाइड्रोलिक और इंजीनियरिंग उपकरण, नई दिल्ली, भारत (HEICO)
मॉडल: एचएल 590.25
विशिष्टता: सामग्रियों के तन्य तनाव और संपीड़न शक्ति का परीक्षण करने के लिए एक सार्वत्रिक परीक्षण मशीन का उपयोग किया जाता है।
सार्वभौमिक परीक्षण मशीनें (यूटीएम) जो तन्य, लचीले, संपीड़ित और कतरनी जैसे यांत्रिक गुणों का परीक्षण करती हैं। यूटीएम अनुसंधान एवं विकास प्रयोगशाला के लिए एक महान बहुउद्देश्यीय उपकरण है। या गुणवत्ता नियंत्रण विभाग।
कार्य सिद्धांत

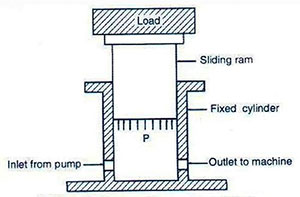

मशीन का संचालन परीक्षण नमूने से भार (लोड) के हाइड्रोलिक ट्रांसमिशन द्वारा अलग से रखे गए भार संकेतक तक होता है। यह प्रणाली आदर्श है क्योंकि यह लीवर और चाकू के किनारों के माध्यम से भार के संचरण को प्रतिस्थापित करती है, जो परीक्षण के टुकड़ों के टूटने पर झटके के कारण खराब होने और क्षतिग्रस्त होने का खतरा होता है। लोड एक हाइड्रोस्टैटिकली लुब्रिकेटेड रैम द्वारा लगाया जाता है। मुख्य सिलेंडर का दबाव नियंत्रण कक्ष में स्थित पेंडुलम डायनेमोमीटर प्रणाली के सिलेंडर तक प्रेषित होता है। डायनेमोमीटर का सिलेंडर भी स्व-चिकनाई (सेल्फ-ल्यूबरीकेटिंग) डिजाइन का है। पेंडुलम का विक्षेपण परीक्षण नमूने पर लागू पूर्ण भार को दर्शाता है। नमूने के अचानक टूटने की स्थिति में ऊर्जा को अवशोषित करने के लिए पेंडुलम की वापसी गति को प्रभावी ढंग से कम किया जाता है।
अनुप्रयोग
- तनन परीक्षण
- संपीड़न परीक्षण
- बंकन का परीक्षण
- अनुप्रस्थ परीक्षण
उपयोगकर्ता अनुदेश
- परीक्षण प्रासंगिक मानक या दिशानिर्देशों के अनुसार किया जाना चाहिए।
- ऊपरी और निचली प्रेशर प्लेटों को क्रमशः ऊपरी स्थिर शीर्ष और निचली टेबल पर लगाएं। पकड़ने के लिए नमूने को निचली प्लेट पर रखें, फिर शून्य को एडजस्ट करें।
- मशीन के अर्थ केबल से प्वाइंट कनेक्ट किए बिना मशीन का स्विच ऑन न करें।
- इस बात का ध्यान रखा जाना चाहिए कि केबल कनेक्टर को प्लग करने से पहले मुख्य सप्लाई चालू न करें।
सम्पर्क करने का विवरण
प्रमुख, दृढ़ कुट्टिम प्रभाग
सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान
दिल्ली-मथुरा रोड
पी.ओ.: सीआरआरआई, नई दिल्ली-110025
टेलीफोन: 011-26310734
ईमेल आईडी: director [dot] crri [at] nic [dot] in
उपकरण उपयोग शुल्क (जीएसटी सहित)
उद्योग |
विश्वविद्यालय |
राष्ट्रीय प्रयोगशाला/अनुसंधान एवं विकास |
टिप्पणी |
---|---|---|---|
20,000/- |
10,000/- |
10,000/- |
प्रति नमूना |
