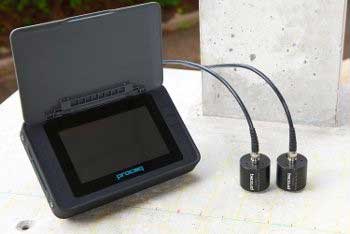

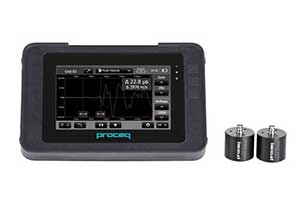

पंडित पीएल-200 पराश्रव्य स्पंद वेग परीक्षक
उपकरण विवरण
मेक: प्रोसेक एसए, स्विट्ज़रलैंड मॉडल: पंडित पीएल-200 विशिष्टता: रेंज: 0.1 - 7930 µs रिज़ॉल्यूशन: 0.1 µs (<79 1 µs (> 793 µs) डिस्प्ले: 7” रंग डिस्प्ले 800x480 पिक्सल पल्स वोल्टेज UPV: 100 - 450 Vpp बैंडविड्थ: 20 - 500 kHzरिसीवर लाभ: 1x - 10'000x (0 - 80 डीबी) [11 चरण] मेमोरी आंतरिक: 8 जीबी फ्लैश मेमोरी क्षेत्रीय सेटिंग्स: मीट्रिक और इंपीरियल इकाइयां और बहु-भाषा समर्थित बैटरी: लिथियम पॉलिमर, 3.6 वी, 14.0 एएच बैटरी लाइफटाइम:> 8 घंटे (मानक ऑपरेटिंग मोड में )ऑपरेटिंग तापमान
:0°C - 30°C (चार्जिंग, उपकरण चलाना)
:0°C - 40°C (चार्जिंग, उपकरण बंद है)
:-10°C – 50°C (नॉन-चार्जिंग)
आर्द्रता:<95% आरएच, गैर संघनक आईपी वर्गीकरण:आईपी54
कार्य सिद्धांत
कंक्रीट का अल्ट्रासोनिक पल्स वेलोसिटी (यूपीवी) परीक्षण कंक्रीट की एकरूपता, गुहाओं, दरारों और दोषों के बारे में जानकारी प्रदान करने के लिए पल्स वेलोसिटी विधि पर आधारित है। रिक्तियों, छत्ते या अन्य असाततताओं की उपस्थिति। किसी सामग्री में पल्स वेग उसके घनत्व और उसके लोचदार गुणों पर निर्भर करता है जो बदले में कंक्रीट की गुणवत्ता और संपीड़न शक्ति से संबंधित होते हैं। यह विधि कंक्रीट की एकरूपता और सापेक्ष गुणवत्ता का आकलन करने, रिक्तियों और दरारों की उपस्थिति को इंगित करने और दरार की मरम्मत की प्रभावशीलता का मूल्यांकन करने के लिए लागू होती है। यह कंक्रीट के गुणों में परिवर्तन को इंगित करने और संरचनाओं के सर्वेक्षण में गिरावट या दरार की गंभीरता का अनुमान लगाने के लिए भी लागू होता है।
अनुप्रयोग
- कंक्रीट की गुणवत्ता का आकलन
- अल्ट्रासोनिक पल्स वेग
- कंक्रीट की एकरूपता
- कंक्रीट की संपीड़न शक्ति
- कंक्रीट संरचनाओं में दरार की गहराई का निर्धारण
- कंक्रीट की प्रत्यास्थता का मापांक
उपयोगकर्ता अनुदेश
- ट्रांसड्यूसर पर थोड़ी मात्रा में शियर वेव कपलिंग जेल लगाएं।
- 26 μs अंशांकन रॉड के दोनों ओर ट्रांसड्यूसर को मजबूती से दबाएं। सुनिश्चित करें कि कपलिंग जेल ठीक से वितरित है और ट्रांसड्यूसर और कैलिब्रेशन रॉड के बीच कोई हवा नहीं फंसी है।
- ट्रांसड्यूसर्स को पंडित से कनेक्ट करें।
- मैनुअल के अनुसार यूपीवी परीक्षण करने के लिए 54 किलोहर्ट्ज़ ट्रांसड्यूसर का चयन करें
- मैनुअल में बताए अनुसार उपकरण को शून्य करें
सम्पर्क करने का विवरण
सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान,
दिल्ली-मथुरा रोड, नई दिल्ली-110025
फ़ोन: 011-26832173, 26832325
वेबसाइट: http://www.crridom.gov.in
ईमेल: director [dot] crri [at] nic [dot] in
उपकरण उपयोग शुल्क
जीएसटी सहित अल्ट्रासोनिक पल्स वेलोसिटी (यूपीवी) परीक्षक शुल्क : 9,50,000/- (कर को छोड़कर)
