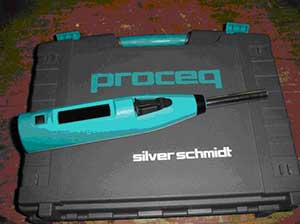

श्मिट प्रतिक्षेप हथौड़ा

उपकरण विवरण

मेक: प्रोसेक एसए, स्विट्ज़रलैंड
मॉडल: सिल्वर श्मिट
विशिष्टता:

1. प्रभाव ऊर्जा प्रकार एन2.207 एनएम (1.63 फीट एलबीएफ)
2. कंक्रीट कंप्रेसिव स्ट्रेंथ रेंज प्रकार एन/एल 10 - 100 एमपीए (1450 - 14500 पीएसआई)
3. आवास का आयाम55 x 55 x 255 मिमी (2.16” x 2.16” x 9.84”)
4. वजन570 ग्राम (1.3 पौंड)
5. अधिकतम प्रति श्रृंखला प्रभाव99
6. मेमोरी क्षमता सीए 10 प्रभावों की 400 श्रृंखला
7. (केवल पीसी संस्करण) लगभग 20 प्रभावों की 200 श्रृंखला
8. उपयोगी मेमोरी क्षमता एसटी संस्करण अंतिम 20 श्रृंखला की समीक्षा डेटा सूची में की जा सकती है
9. डिस्प्ले 17 x 71 पिक्सेल, ग्राफ़िक
10. बैटरी जीवन चार्ज के बीच >5000 प्रभाव
11. चार्जर कनेक्शन यूएसबी टाइप बी (5वी, 100 एमए)
12. ऑपरेटिंग तापमान 0 से 50°C (32 से 122°F)
13. भंडारण तापमान -10 से 70°C (14 से 158°F)
14. आईपी वर्गीकरण IP54

कार्य सिद्धांत

श्मिट हथौड़ा, जिसे स्विस हथौड़ा या रिबाउंड हथौड़ा के रूप में भी जाना जाता है, कंक्रीट या चट्टान के प्रत्यास्थ गुणों या ताकत को मापने के लिए एक उपकरण है, मुख्य रूप से सतह की कठोरता और प्रवेश प्रतिरोध। इसका आविष्कार स्विस इंजीनियर अर्न्स्ट श्मिट ने किया था। हथौड़ा नमूने की सतह पर स्प्रिंग-लोडेड द्रव्यमान के प्रभाव के रिबाउन्ड को मापता है। परीक्षण हथौड़ा एक निर्धारित ऊर्जा पर कंक्रीट पर प्रहार करेगा। इसका रिबाउंड कंक्रीट की कठोरता पर निर्भर करता है और परीक्षण उपकरण द्वारा मापा जाता है। रूपांतरण चार्ट के संदर्भ में, रिबाउंड मान का उपयोग संपीड़न सामर्थ्य निर्धारित करने के लिए किया जा सकता है। परीक्षण करते समय हथौड़े को सतह पर समकोण पर रखा जाना चाहिए जो बदले में सपाट और चिकनी होनी चाहिए। रिबाउंड रीडिंग हथौड़े के उन्मुखीकरण से प्रभावित होगी, जब ऊर्ध्वाधर स्थिति में उपयोग किया जाता है (उदाहरण के लिए एक निलंबित स्लैब के नीचे) तो गुरुत्वाकर्षण द्रव्यमान की रिबाउंड दूरी को बढ़ा देगा और फर्श स्लैब पर किए गए परीक्षण के लिए इसके विपरीत श्मिट हथौड़ा 10 से 100 तक का एक मनमाना पैमाना है। श्मिट हथौड़े अपने मूल निर्माताओं से कई अलग-अलग ऊर्जा श्रेणियों में उपलब्ध हैं। इनमें शामिल हैं: (i) टाइप एल-0.735 एनएम प्रभाव ऊर्जा, (ii) टाइप एन-2.207 एनएम प्रभाव ऊर्जा; और (iii) टाइप एम-29.43 एनएम प्रभाव ऊर्जा।

अनुप्रयोग

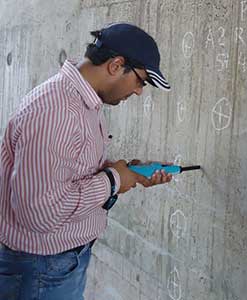

श्मिट कंक्रीट परीक्षण हथौड़ों को सभी कंक्रीट संरचनाओं जैसे सेतुओं, इमारतों, रिटेनिंग दीवारों, बैराज और कई अन्य पर लगाया जा सकता है। लेकिन वे सुरंगों में परीक्षण करने के लिए भी सही उपकरण हैं (उदाहरण के लिए फॉर्मवर्क स्ट्रिपिंग स्ट्रेंथ जो फॉर्मवर्क को हटाने से पहले हासिल की जाने वाली कंक्रीट कंप्रेसिव स्ट्रेंथ एफसी है)।

उपयोगकर्ता अनुदेश

झुकाव - डिवाइस को झुकाने का मतलब है कि आप "केंद्रित" आइकन के बाईं ओर के आइकन पर स्क्रॉल करने के लिए डिवाइस के बाईं ओर (प्लंजर साइड) को ऊपर उठाते हैं या आप स्क्रॉल करने के लिए डिवाइस के दाईं ओर (चयनकर्ता बटन साइड) को ऊपर उठाते हैं। "केंद्रित" आइकन के दाईं ओर के आइकन।
रोल - डिवाइस को रोल करने का मतलब है कि डिवाइस क्षैतिज स्थिति में रहता है, लेकिन डिस्प्ले आपसे दूर या आपकी ओर रोल किया जाता है। ○ चयन करें - चयन बटन दबाएं। ○
टिप - प्लंजर को थोड़ी दूरी तक दबाएँ, लेकिन इतना नहीं कि उसे ट्रिगर किया जा सके। ○
प्रभाव - प्लंजर को तब तक दबाएँ जब तक वह चालू न हो जाए।

सम्पर्क करने का विवरण
सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान,
दिल्ली-मथुरा रोड, नई दिल्ली-110025
फ़ोन: 011-26832173, 26832325
वेबसाइट: http://www.crridom.gov.in
ईमेल: director [dot] crri [at] nic [dot] in

उपकरण उपयोग शुल्क

जीएसटी सहित श्मिट रिबाउंड हैमर शुल्क: 1.50 लाख रुपये (कर को छोड़कर)
