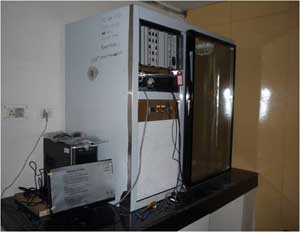

वायुचालित नियंत्रण वाल्वों और अंकीय नियंत्रण तकनीक सहित 14 KN वायुचालित-सार्वत्रिक परीक्षण मशीन
उपकरण विवरण
मेक : आईपीसी ग्लोबल, ऑस्ट्रेलिया
नमूना :
कार्य सिद्धांत, विशिष्टता और अनुप्रयोग
- एकीकृत (इंटीग्रेटेड) मल्टी-एक्सिस कंट्रोल सिस्टम (आईएमएसीएस) डिजिटल नियंत्रक
- अंतरराष्ट्रीय और स्थानीय मानकों के लिए परीक्षण मॉड्यूल के साथ यूटीएस सॉफ्टवेयर
- कुट्टिम निर्माण सामग्री की विस्तृत श्रृंखला के लिए काम कर सकते हैं
- पर्यावरण चैंबर

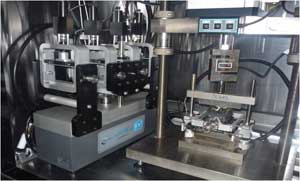

उपरोक्त उपकरणों में उपयोग किये जाने वाले विभिन्न जिग्स
(i) बार-बार आनमन झुकने के कारण संकुचित एचएमए का श्रांति जीवनकाल (आशतो:टी 321-07)
कार्य सिद्धांत
- 380 मिमी लंबे x 50 मिमी मोटे x 63 मिमी चौड़े बीम नमूनों की थकान जीवन और ऊर्जा प्रयोगशाला या क्षेत्र में एचएमए को संकुचित करती है और विफलता तक बार-बार झुकने के अधीन होती है।
- वांछित प्रारंभिक तनाव (250 से 750 माइक्रोस्ट्रेन), लोडिंग आवृत्ति (5 से 10 हर्ट्ज) और लोड चक्र अंतराल का चयन करें
- एक स्थिर तनाव (250 से 750 माइक्रोस्ट्रेन) पर 50 लोड चक्र लागू करें और 50वें लोड चक्र पर दृढ़ता का पता लगाएं, जिसका उपयोग प्रारंभिक दृढ़ता के अनुमान के रूप में किया जाता है।
- न्यूनतम 10,000 लोड चक्र यह सुनिश्चित करते हैं कि नमूने की दृढ़ता बहुत तेजी से कम न हो
- विफलता बिंदु: नमूना प्रारंभिक दृढ़ता के सापेक्ष दृढ़ता में 50% की कमी दर्शाता है
उपयोगकर्ता अनुदेश
- बीम का नमूना तैयार करें
- नमूने को बीम के परीक्षण के लिए बने जिग में रखें
- श्रांति (फटीईग) परीक्षण के लिए एलवीडीटी को आईएमएसीएस में विशिष्ट स्थान पर रखें
- नमूने को परीक्षण तापमान पर चैम्बर में रखें
- कम से कम पांच घंटे के लिए अनुकूलन (कंडीशनिंग) के लिए नमूना छोड़ दें
- प्रणाली को संचालित करें
उपकरण उपयोग शुल्क (जीएसटी सहित)
- उद्योग: रु. 2.0 लाख (दो लाख)
- विश्वविद्यालय: रु. 1.50 लाख (एक लाख पचास हजार)
- राष्ट्रीय प्रयोगशालाएँ/अनुसंधान एवं विकास: रु. 1.50 लाख (एक लाख पचास हजार)
(ii) अप्रत्यक्ष तनन सामर्थ्य के लिए जिग (एन 12697-26:2004 और एएसटीएम डी 4123)
कार्य सिद्धांत
यह परीक्षण विधि बार-बार लोड अप्रत्यक्ष तनाव परीक्षण का उपयोग करके प्रतिस्कंदी मापांक मूल्यों को निर्धारित करने के लिए बिटुमिनस मिश्रण के प्रयोगशाला-निर्मित या क्षेत्र-पुनर्प्राप्त कोर तैयार करने और परीक्षण करने की प्रक्रियाओं को शामिल करती है। वर्णित प्रक्रिया में तापमान, भार, लोडिंग आवृत्तियों और लोड अवधि की एक श्रृंखला शामिल है।
उपयोगकर्ता अनुदेश
- मार्शल नमूना तैयार करें
- नमूने को जिग में रखें
- एलवीडीटी को आईएमएसीएस में विशिष्ट स्थान पर रखें
- नमूने को परीक्षण तापमान पर चैम्बर में रखें
- सिस्टम को संचालित करें
जीएसटी सहित उपकरण उपयोग शुल्क (आईटीएस परीक्षण के लिए)
- उद्योग: रु. 90,000.00 (नब्बे हजार)
- विश्वविद्यालय: रु. 67,500.00 (सड़सठ हजार पांच सौ)
- राष्ट्रीय प्रयोगशालाएँ/अनुसंधान एवं विकास: रु. 67,500.00 (सड़सठ हजार पांच सौ)
जीएसटी सहित उपकरण उपयोग शुल्क (प्रतिस्कंदी मापांक परीक्षण के लिए)
- उद्योग: रु. 2.95 लाख (दो लाख पंचानवे हजार)
- विश्वविद्यालय: रु. 1.18 लाख (एक लाख अठारह हजार)
- राष्ट्रीय प्रयोगशालाएँ/अनुसंधान एवं विकास: रु. 1.18 लाख (एक लाख अठारह हजार)
(iii) स्थायी विरूपण के लिए डामरीय (बिटुमिनस) मिश्रण के प्रतिरोध का निर्धारण, बीएस एन 12697-25:2005 (विधि ए और बी) के अनुरूप
कार्य सिद्धांत, विशिष्टता और अनुप्रयोग:
परीक्षण विधि ए: एक अक्षीय चक्रीय संपीड़न परीक्षण के माध्यम से डामरीय मिश्रण की गतिशील और स्थिर विसर्पण विशेषताओं का निर्धारण
परीक्षण विधि बी: त्रिअक्षीय चक्रीय संपीड़न परीक्षण के माध्यम से बिटुमिनस मिश्रण की विसर्पण की विशेषताओं का निर्धारण।
उपयोगकर्ता अनुदेश
- मार्शल नमूना तैयार करें
- नमूने को जिग में रखें
- एलवीडीटी को आईएमएसीएस में विशिष्ट स्थान पर रखें
- नमूने को परीक्षण तापमान पर कक्ष (चैम्बर) में रखें
- कम से कम पांच घंटे के लिए अनुकूलन (कंडीशनिंग) के लिए नमूना छोड़ दें
- प्रणाली को संचालित करें
जीएसटी सहित उपकरण उपयोग शुल्क
- उद्योग: रु. 90,000.00 (नब्बे हजार)
- विश्वविद्यालय: रु. 67,500.00 (सड़सठ हजार पांच सौ)
- राष्ट्रीय प्रयोगशालाएँ/अनुसंधान एवं विकास: रु. 67,500.00 (सड़सठ हजार पांच सौ)
सम्पर्क करने का विवरण
निदेशक
सीएसआईआर-केंद्रीय सड़क अनुसंधान संस्थान
दिल्ली-मथुरा रोड
पी.ओ.: सीआरआरआई, नई दिल्ली-110025
दूरभाष:+91-11-26848917, फैक्स:+91-11-26845943
ईमेल आईडी: director [dot] crri [at] nic [dot] in
