स्थूणा समग्रता परीक्षक (पीआईटी)

उपकरण विवरण

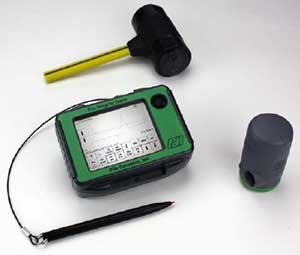

वीडब्लू लोड सेल स्थूणा समग्रता परीक्षक (पीआईटी)
मेक : पाइल डायनेमिक्स, इंक.- यूएसए
मॉडल : पिट-एक्स

कार्य सिद्धांत

पीआईटी-एक्स कम तनाव वाली सतह-प्रभाव विधियों द्वारा नींव की अखंडता परीक्षण के लिए एक उपकरण है। इसमें छोटे आकार, अत्यधिक पोर्टेबिलिटी और सेंसिंग डिवाइस से इलेक्ट्रॉनिक यूनिट तक डेटा के वायरलेस ट्रांसमिशन की सुविधा है।

पीआईटी-एक्स डेटा की प्रक्रियाओं को प्राप्त करता है, बढ़ाता है और रिपोर्ट करता है। परीक्षण इंजीनियर को तरंग प्रसार सिद्धांत के अनुसार डेटा की व्याख्या करनी चाहिए। प्राप्त परिणाम उतने ही सटीक होते हैं जितने इसमें शामिल सिद्धांतों के बारे में इंजीनियर की समझ होती है। इसलिए प्राप्त परिणामों का दायित्व पूरी तरह से परीक्षण करने, व्याख्या करने और परिणामों की रिपोर्ट करने वाले व्यक्तियों पर निर्भर करता है; पीडीआई किसी विशेष स्थिति में इन परीक्षणों की प्रयोज्यता या उपयुक्तता के संबंध में कोई दायित्व स्वीकार नहीं करता है।

पीआईटी-एक्स पल्स-इको मेथड (पीईएम) का समर्थन करता है, जिसमें उपयोगकर्ता को पूरी तरह से कुशल होना चाहिए। इस उपयोगकर्ता मैनुअल में कुछ सिद्धांत पर चर्चा की गई है क्योंकि यह पीआईटी-एक्स ऑपरेशन से संबंधित है, लेकिन यह चर्चा न तो निश्चित है और न ही संपूर्ण है। पीईएम और संबंधित तरीकों, साथ ही डेटा व्याख्या पर परिशिष्टों में अधिक विस्तृत रूप से चर्चा की गई है।

अनुप्रयोग

पीआईटी-एक्स डेटा के साथ एकल व्यक्ति-ऑपरेशन है जो कंक्रीट ढेर में संभावित खतरनाक दोषों को प्रकट कर सकता है जैसे:

प्रमुख दरारें
ग्रीवाकरण
उभरा हुआ

उपयोगकर्ता अनुदेश

उपकरण संभालते समय सावधानी बरतें।
असमान सतहों को चिकना करने और जहां एक्सेलेरोमीटर लगाया जाना है और जहां ढेर को हथौड़े से मारना है, वहां दूषित या ढीली सामग्री को हटाने के लिए आवश्यकतानुसार ग्राइंडर या अन्य उपकरण का उपयोग करें।
ठंड के मौसम में पेट्रोलियम जेली अच्छा काम करती है। अन्य चिपकने वाली सामग्री जैसे प्लास्टिक मिट्टी या बाउल सीलर मोम का भी उपयोग किया जा सकता है। बॉन्डिंग सामग्री की एक पतली परत का उपयोग करके एक्सेलेरोमीटर को ढेर के शीर्ष पर संलग्न करें; एक मोटी परत सिग्नल को विकृत कर सकती है।
